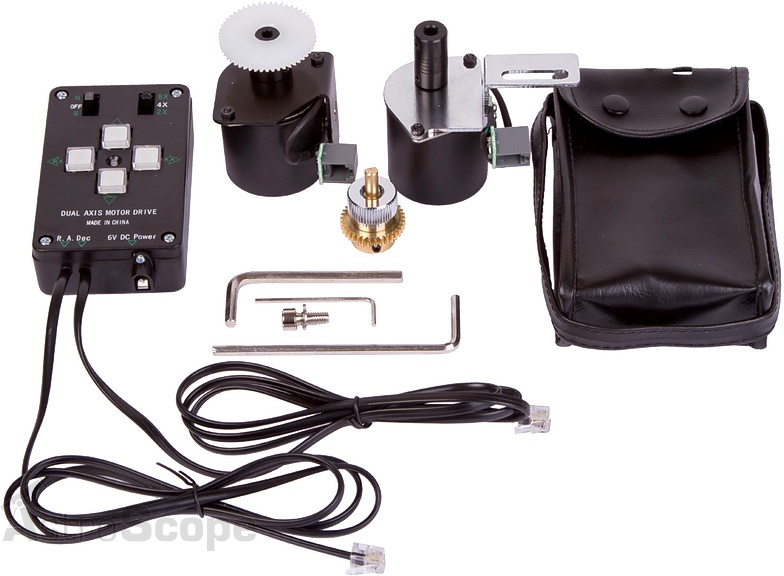

Привод Sky-Watcher для монтировки EQ3-2 с пультом по двум осям

Игорь Астроскоп

Более подробно об этой модели в нашей Базе знаний https://astroscope.ua/viewtopic.php?f=41&t=12474

Вадим Иващенко

Очень полезный набор. Намного удобнее удерживать объект в поле зрения. При транспортировке требует осторожного обращения- двигатели выступают за габариты треноги и головы. Одинаковые разъемы на обоих двигателях, можно в темноте перепутать. Батарейный отсек выбросил сразу- пара хороших элементов 150 гр.их нужно 4. За 350 гр купил гелевый аккумулятор 6в 9а/ч, хватит думаю надолго, умещается на полочке. Естественно, хорошо работать будет со смазанной и отрегулированной механикой головы. Рекомендую.

Алексей

Тема: Питание привода для EQ3.

Вчера получил купленный у Вас привод и вот уже второй день пытаюсь
с помощью гугла найти какой ему нужен сетевой блок питания и аккумуляторы
для автономной работы.
В полученном мной приводе ни на коробке ни в описании не указано кто производитель.
Есть только текст, что питание 4 батарейки или сетевой адаптер 6 Вольт.
В приведенной у Вас ссылке на "базу знаний" ни одна ссылка на приводы от
Sky-Watcher и Celestron не указывает на то что нужно. Обновите ссылки.
А вот по ссылке "обсуждение на форумах"
говорят что нужно 5 Вольт, иначе блоки управления выходят из строя.
Почитав всё это и много другого я разобрал блок управления приводом и посмотрел
на схему управления.
1)Питание с разъёма идёт через диод 1N4007S , по документации падение напряжения
в зависимости от тока (10мА-200мА) 0.6 - 0.8 Вольт.
2)После диода питание идёт на переключатель "N-Off-S"
в положении "N" и "S" питание подключается на 40 ножку процессора.
3)И самое интересное - процессор STC89LE52RC, 40 ножка это VCC (питание).
По документации с сайта производителя stcmicro
процессор STC89LE52RC является версией процессоров STC89LExx которые
имеют диапазон рабочих напряжений 2.0-3.6 Вольт (в отличие от "С" версий
процессоров STC89Cxx которые имеют диапазон рабочих напряжений 3.3-5.5В).
ИТОГО: МАКСИМАЛЬНОЕ РАБОЧЕЕ НАПРЯЖЕНИЕ РАВНО 4.2 Вольта (3.6 + 0.6).
Если же подать питание 6 Вольт, то на процессор после диода будет подано
6-0.6=5.4 Вольта, что значительно больше 3.6 Вольт для этого типа процессоров.

Свяжитесь пожалуйста с производителем привода и исходя из изложенных соображений
уточните какое рабочее напряжение нужно подавать на блок управления.

Дмитрий

Какой взять лучше: этот или Asterion EQ3 Drive Kit Light?
